Важность автоматического управления котлом для качества пара и энергосбережения

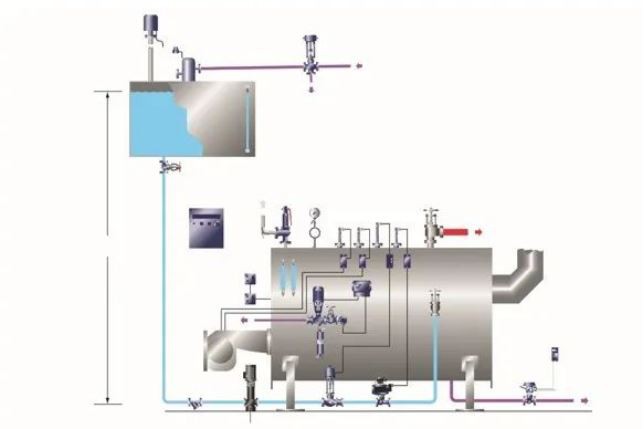

С момента развития котельной промышленности степень автоматизации современных котлов была очень высокой. По сравнению с методом обратного ручного управления, это набор паровых котлов с полными системами управления, такими как автоматический контроль розжига, контроль давления, контроль безопасности, контроль уровня жидкости и контроль сточных вод. Он не только может эффективно сэкономить рабочую силу и достичь цели по созданию необслуживаемой котельной, но также будет более безопасным, более эффективным и способным производить пар более высокого качества для котла. Итак, сегодня мы поговорим о важности автоматического контроля поверхностной продувки TDS котла и автоматического контроля уровня с точки зрения качества пара и энергосбережения.

01 Что такое качественный пар?

Так называемый высококачественный пар должен не только соответствовать требованиям к потоку, давлению и температуре, но также иметь характеристики сухого, свободного от влаги, примесей и неконденсируемых газов. После того, как питательная вода котла поступает в котел, содержание растворенных твердых веществ (TDS) в питательной воде котла непрерывно концентрируется по мере испарения котловой воды, что не только приводит к увеличению толщины слоя пены на поверхности разделения пара и жидкости внутри котла. увеличивается, но также вызывает образование котловой воды. Пузырьки более стабильны и их трудно разорвать. В конце концов, пар и вода уйдут вместе и значительно увеличат влажность и содержание примесей в паре. В тяжелых случаях пар будет переносить много воды, что приведет к отключению котла из-за низкого уровня воды. Поэтому мы рекомендуем установить систему контроля поверхностной непрерывной продувки для каждого парового котла. Однако чрезмерная продувка поверхности также приведет к потере энергии. В настоящее время непрерывная продувка многих промышленных котлов в Китае все еще регулируется ручными клапанами. Контролировать показатель TDS котловой воды, и в большинстве случаев будет превышать слив, увеличивая стоимость эксплуатации котла.

02Система управления непрерывной продувкой котла

Если будет применена автоматическая система управления непрерывной продувкой с поверхности котла (TDS control), котел не только сможет продолжать подавать пар более высокого качества, но также может обеспечить экономию топлива более чем на 2% по сравнению с ручным управлением. Например, котел с рабочим давлением 1,0 МПа может сэкономить около 0,21% котельного топлива на каждое уменьшение объема сточных вод на 1%, как показано в следующей таблице:

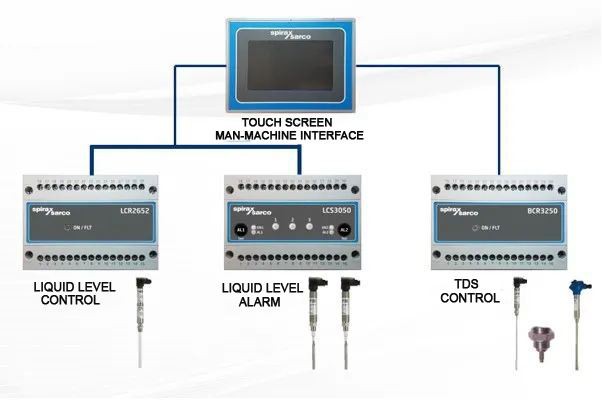

03 Система контроля уровня котла

По сравнению с автоматическим контролем продувки поверхности, в большинстве современных котлов реализован автоматический контроль уровня. Существует два основных метода управления: переключательное управление и непрерывное пропорциональное управление. Первый подходит только для котлов с небольшой испарительной способностью или когда паровая нагрузка относительно стабильна, в то время как последний метод управления может не только получить более стабильное давление и поток пара, но также поддерживать горение в котле с более высокой эффективностью и экономить энергию. .

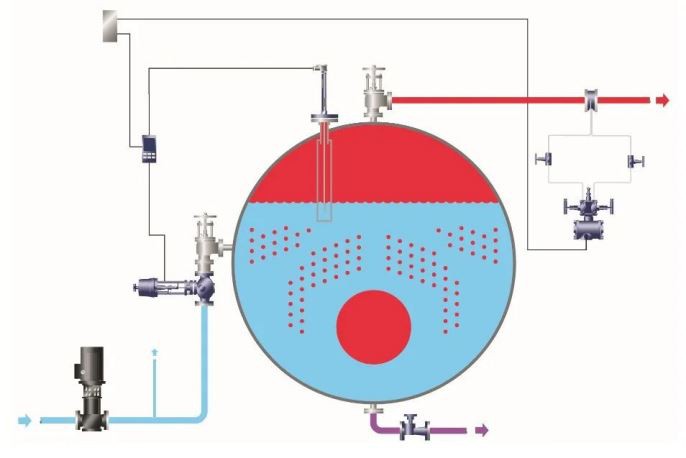

Кроме того, если паровая нагрузка сильно меняется, котел должен использовать бинарную систему управления питательной водой. В противном случае, когда давление в котле внезапно падает из-за внезапного увеличения нагрузки, объем пузырьков в водоеме быстро расширяется, вызывая ложный подъем уровня жидкости в котле. Во-первых, это уменьшает площадь поверхности раздела пар-вода, и в то же время скорость основного потока пара на выходе слишком высока, чтобы легко уносить пузырьки и соль, что приводит к снижению качества пара; во-вторых, когда давление восстанавливается, вода в котле не будет вовремя заполнена из-за ложного уровня жидкости, который появился раньше, падает до очень низкого уровня и может вызвать срабатывание сигнализации низкого уровня воды в бойлере. Следовательно, хорошая система контроля уровня жидкости в котле должна иметь возможность одновременно контролировать нагрузку котла, то есть изменение потока пара, чтобы обеспечить двойную гарантию качества пара и безопасности работы котла.
